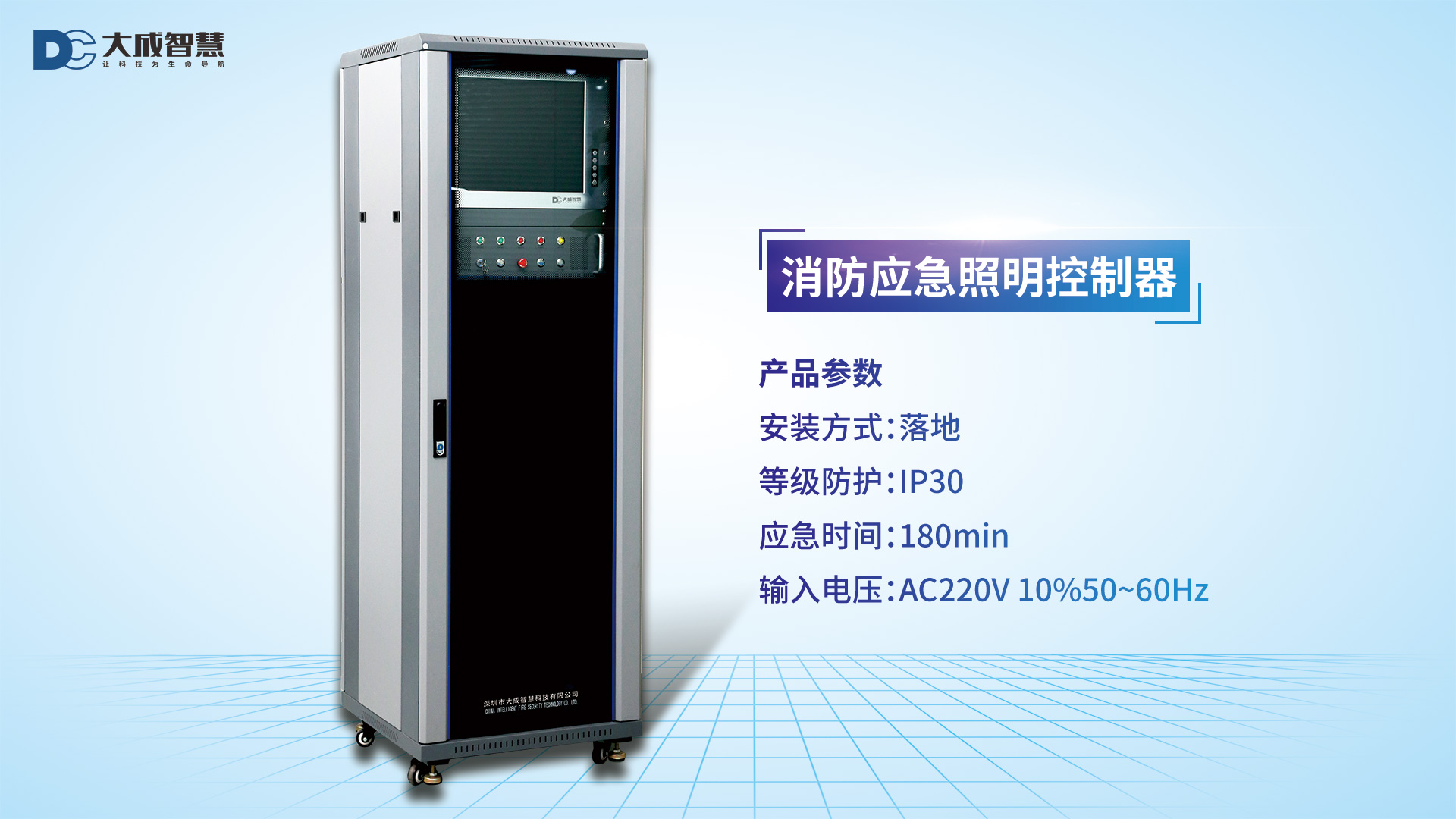

大成智慧小課堂第二節——消防應急照明控制器DC-C-100W-I600接線講解
發布時間：2021-07-01 瀏覽：次 責任編輯：大成智慧
文字版講解
01

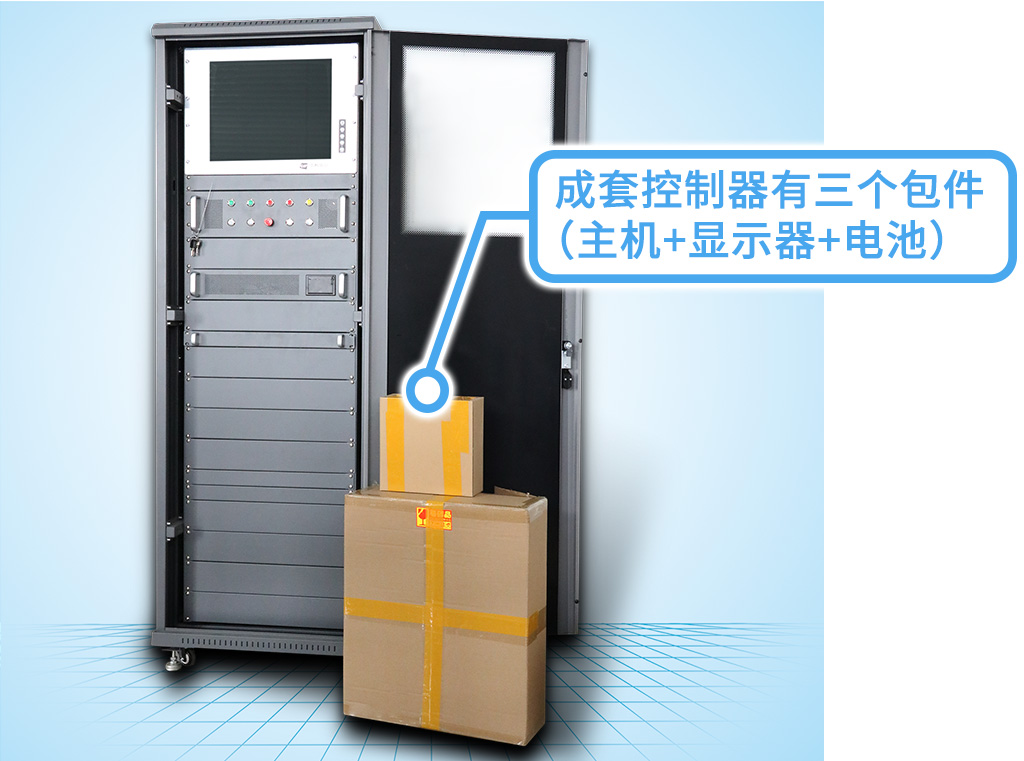

C系列主機I600（控制器）到項目分三個包裹，分別是：主機、顯示器、電池;
02

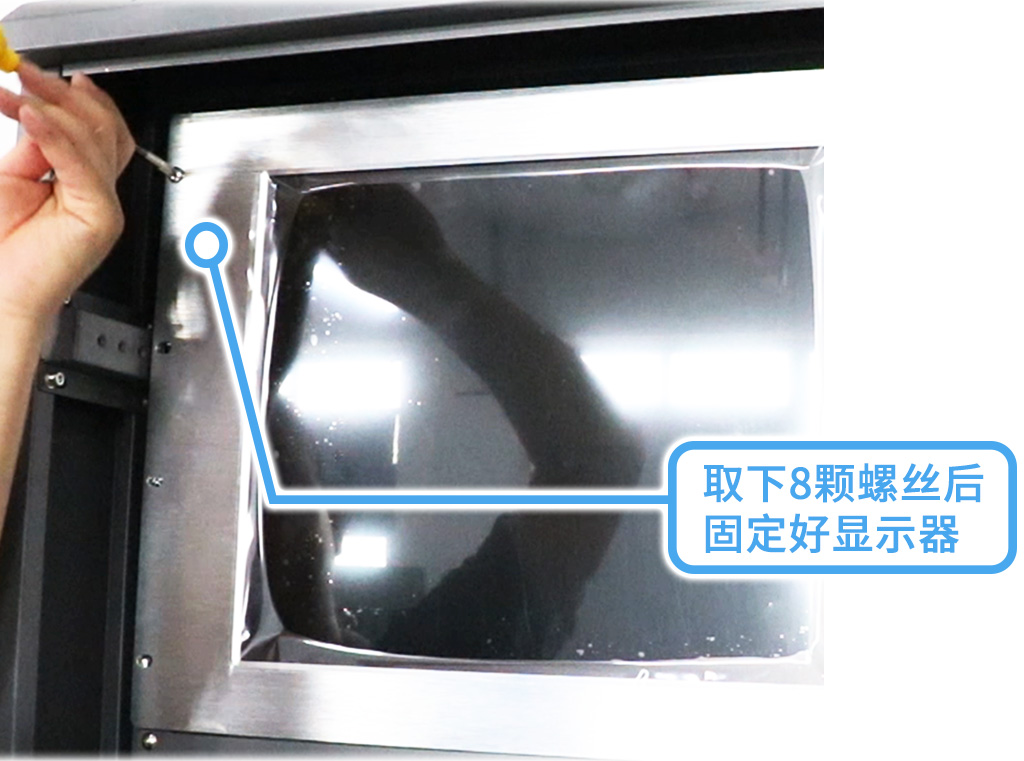

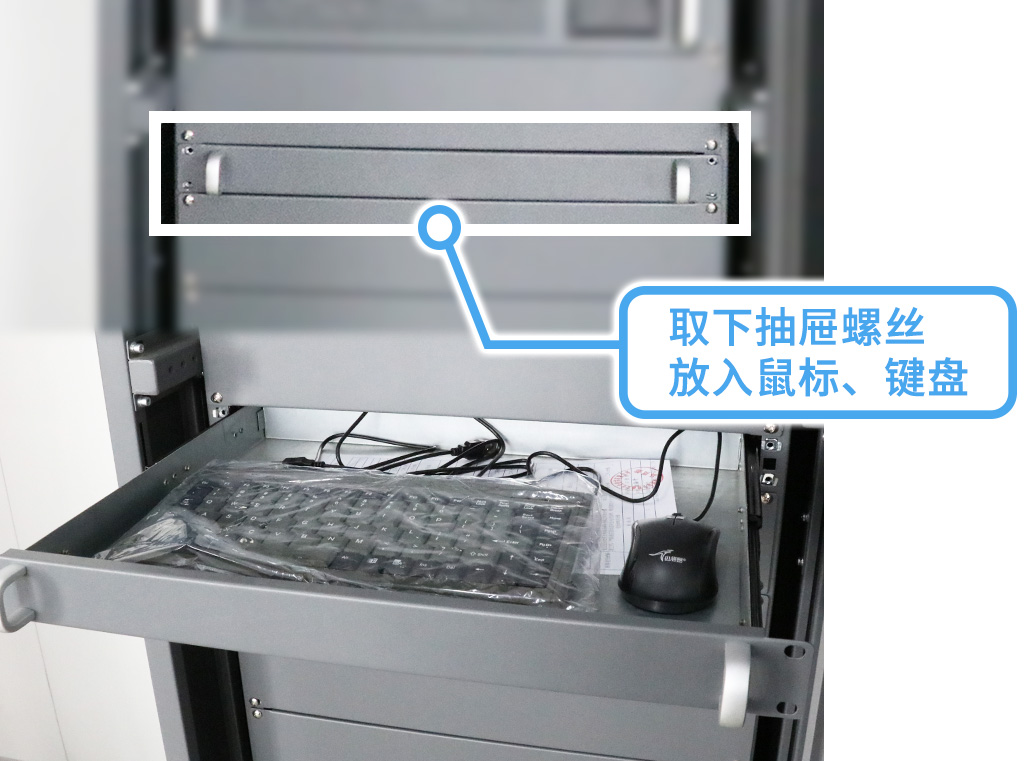

安裝主機前先取下抽屜螺絲，放置鼠標和鍵盤；再用工具固定好顯示屏8顆螺絲，然后翻轉到主機背面；
03

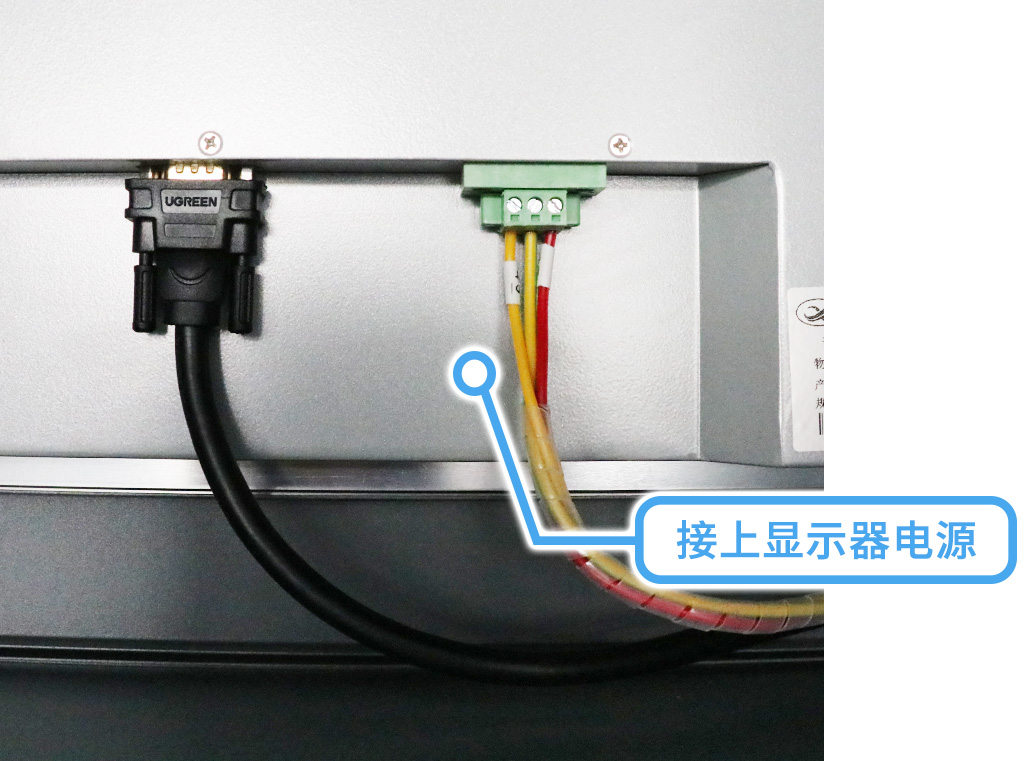

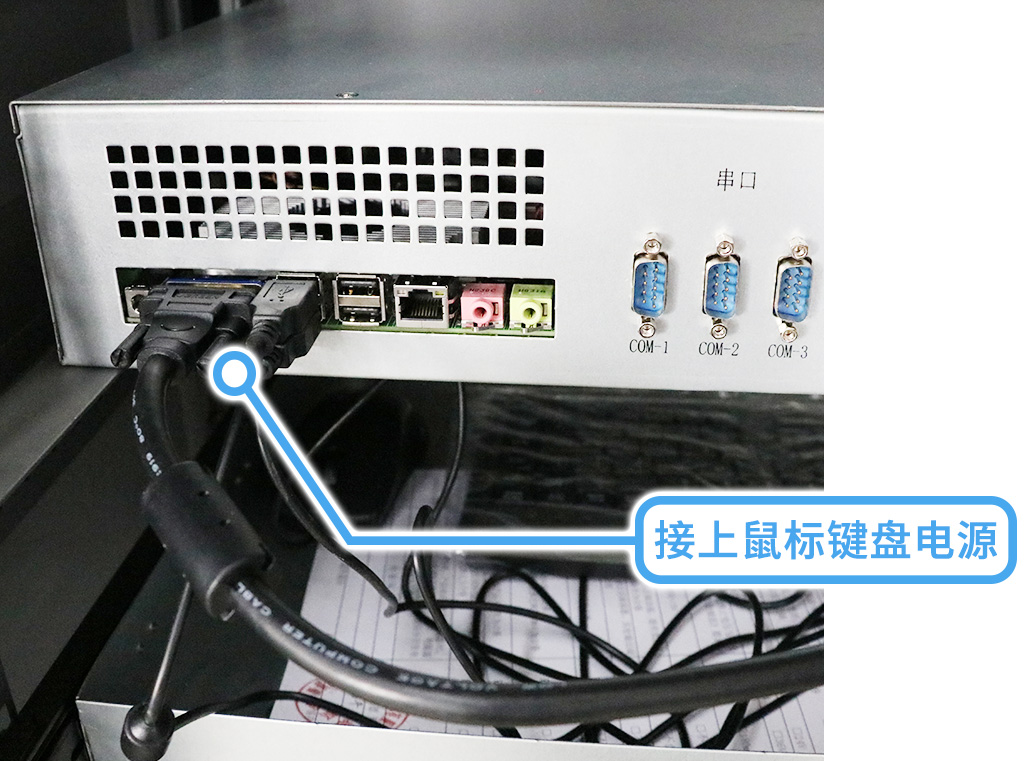

翻轉到主機背面，打開后接上顯示器電源，鼠標鍵盤電源；
04

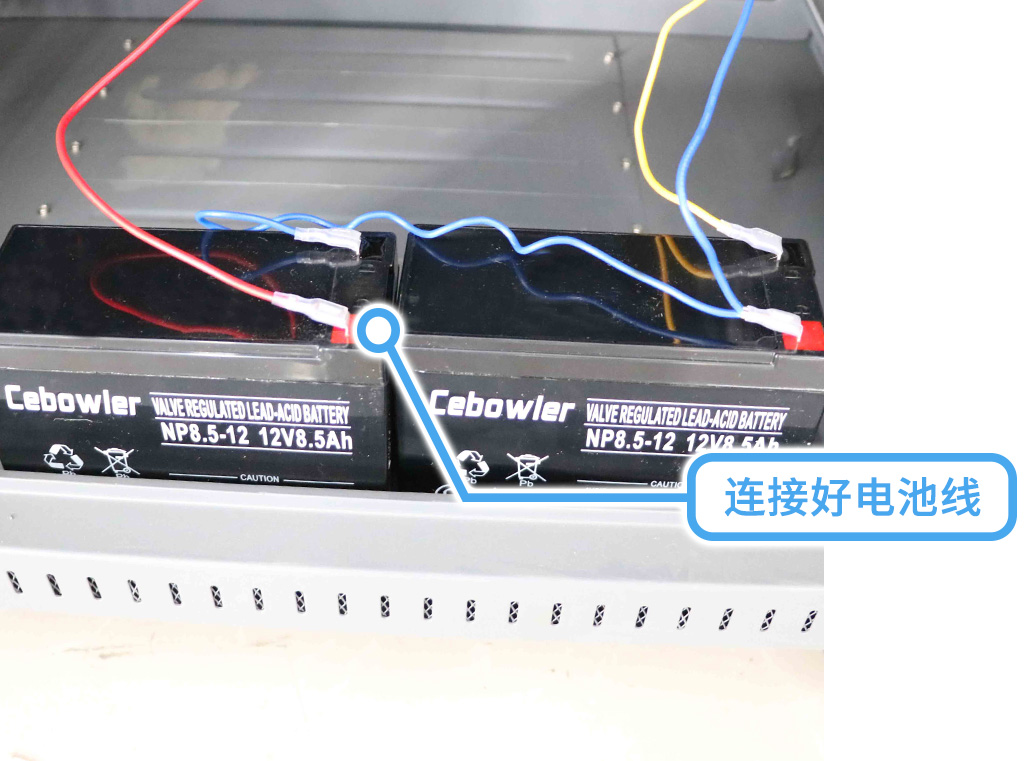

連接好電池線，兩節電池是串聯的，紅線接正，黃線接負，藍線接兩頭中間；
05

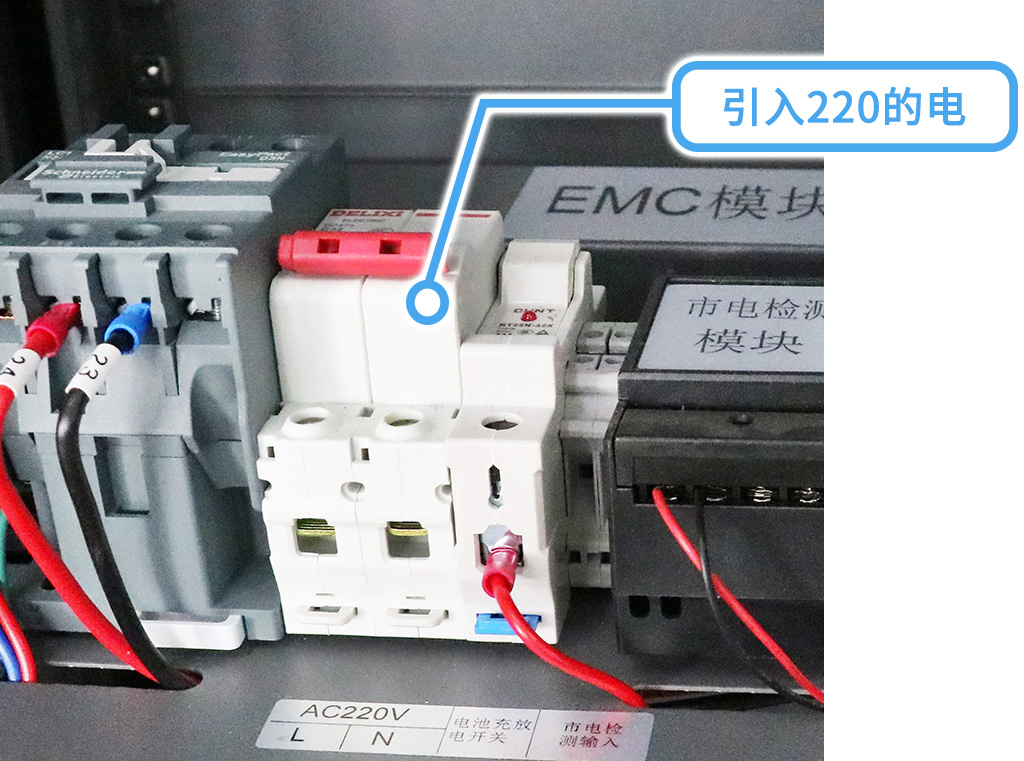

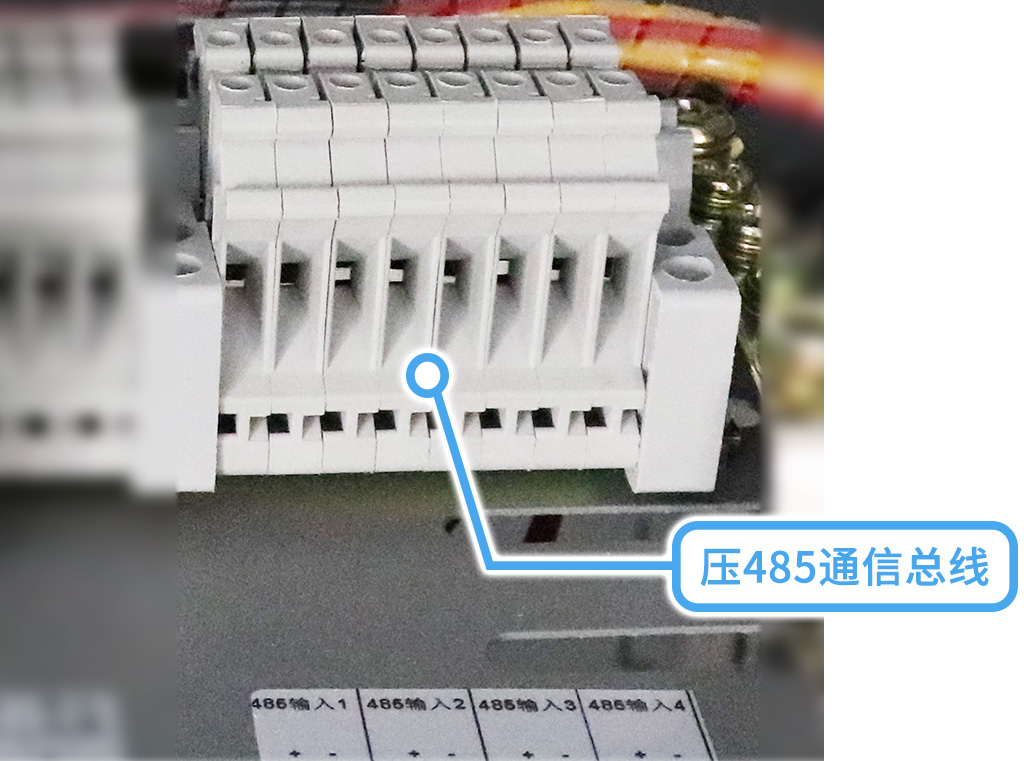

接好電池線后在消防電源引入220的電，然后壓485通信總線到應急電源箱的485總線（注意正負極不要接反）；
06
聯動：通過串口聯動和24V聯動，在下圖位置中接上24V聯動；
07

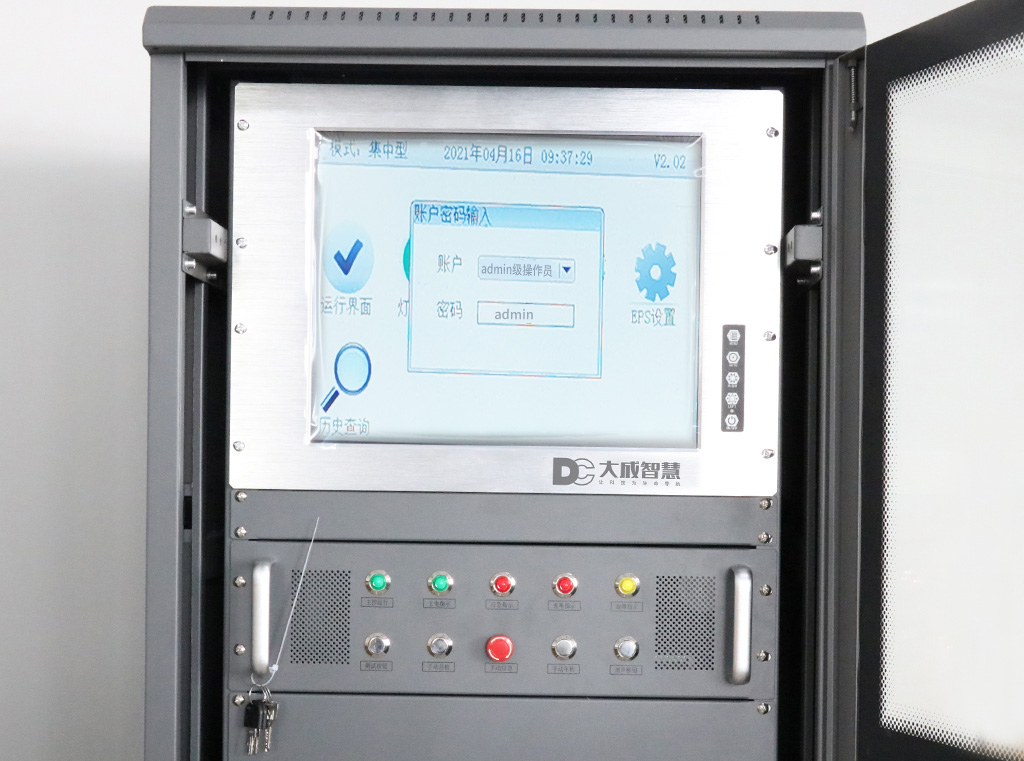

接好后可上電測試，使用按鍵輸入賬號密碼進入系統，賬號和密碼是“admin”，登錄后可查看相應參數。
